硬質聚氯乙烯塑膠管
美規ASTM SCH UPVC管

南亞ASTM SCH-UPVC管

材質、尺寸、成品物性符合ASTM D1785標準,管材厚度區分SCH40、SCH80、SCH120三種,可依輸送流體壓力選擇適當規格。

美規ASTM SCH管材較常用於美規電子廠常溫化學流體壓力輸送管。

SCH管、美規SCH ASTM UPVC塑膠管,南亞美規管規格齊全

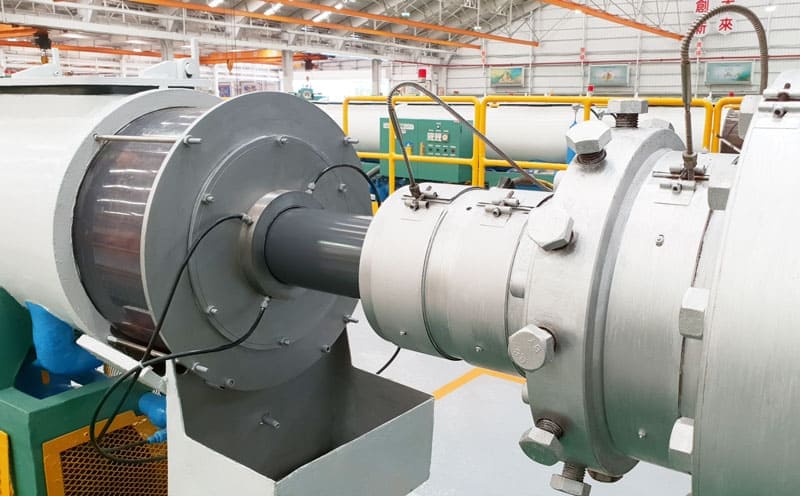

SCH管、美規SCH ASTM UPVC塑膠管材工廠 SCH40管.SCH80管.SCH120管製造過程
美規ASTM SCH管、美規塑膠管推薦採用南亞塑膠管材,建議用在美規電子零件廠、外銷產品工廠

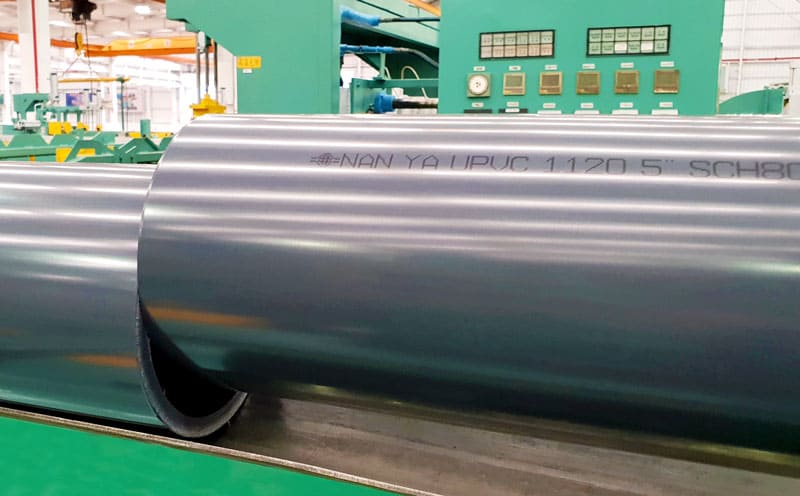

SCH80管(SCH 80 ASTM UPVC塑膠水管)符合SCH標準的水管、電管,建議使用南亞塑膠SCH管,品質安全有保障

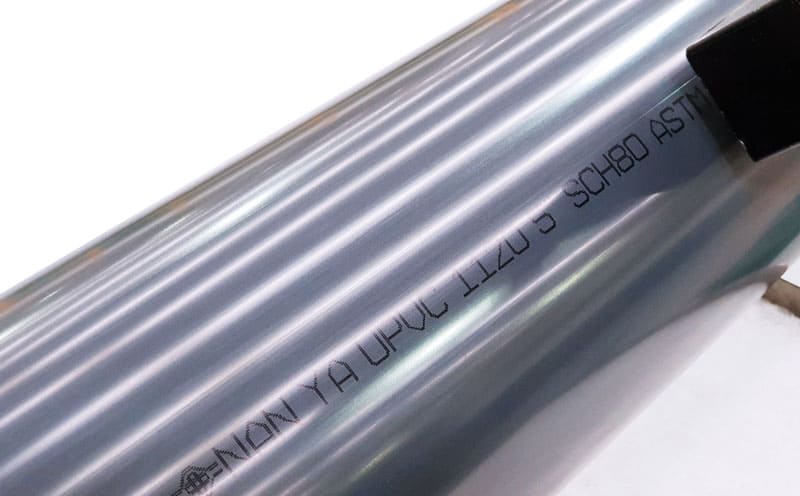

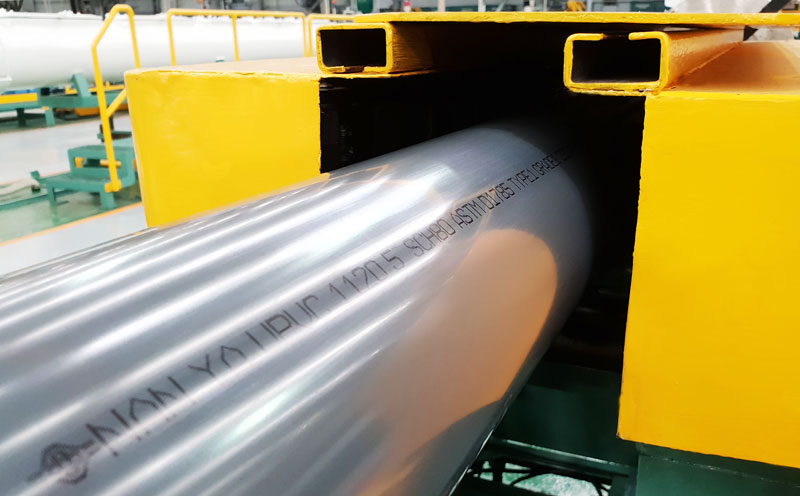

美規管ASTM SCH80,SCH UPVC塑膠管特色是耐酸鹼,五吋5 inches美規管製造環境照片。

    美規ASTM SCH UPVC管產品之特性

  • 內壁光滑、流體阻力小、不積垢。
  • 施工簡便、可與南亞硬質膠合劑搭配採用TS冷接法。
  • 可耐大多數酸、鹼、鹽、脂肪溶液、氧化劑和鹵素等,適用化學物質請參考南亞SCH管材型錄。
  • 耐高壓SCH120可耐壓力範圍為340psi(23.94kgf/cm²) ~ 1,010psi(71.13kgf/cm²)。
  • SCH120、SCH80提供了多種鑽孔、攻絲等加工製造足夠的壁厚。
  • 規格齊全,尺寸從3/8"~24"之SCH40、SCH80、SCH120,滿足客戶需求。

    美規ASTM SCH UPVC管產品用途

    • 1.高壓流體輸送管。
    • 2.美規電子廠常溫化學流體壓力輸送管。
    • 3.山區高壓輸水管。
    • 4.空調配管工程。
    • 5.鑿井用管。
美規ASTM SCH UPVC管影片
美規ASTM SCH UPVC管規格表
標稱管徑 外徑與平均公差(m/m) 長度 厚度與公差(m/m)
SCH40 SCH80 SCH120
3/8" 17.41 ± 0.10 6M 2.31 + 0.51 3.20 + 0.51 ---
1/2" 21.34 ± 0.10 2.77 + 0.51 3.73 + 0.51 4.32 + 0.51
3/4" 26.67 ± 0.10 2.87 + 0.51 3.91 + 0.51 4.32 + 0.51
1" 33.40 ± 0.13 3.38 + 0.51 4.55 + 0.53 5.08 + 0.61
1 1/4" 42.16 ± 0.13 3.56 + 0.51 4.85 + 0.58 5.46 + 0.66
1 1/2" 48.26 ± 0.15 6M 3.68 + 0.51 5.08 + 0.61 5.72 + 0.68
2" 60.32 ± 0.15 3.91 + 0.51 5.54 + 0.66 6.35 + 0.76
2 1/2" 73.02 ± 0.18 5.16 + 0.61 7.01 + 0.84 7.62 + 0.91
3" 88.90 ± 0.20 5.49 + 0.66 7.62 + 0.91 8.89 + 1.07
4" 114.30 ± 0.23 6.02 + 0.71 8.56 + 1.02 11.10 + 1.32
5" 141.30 ± 0.25 6M 6.55 + 0.79 9.52 + 1.14 12.70 + 1.52
6" 168.28 ± 0.28 7.11 + 0.86 10.97 + 1.32 14.27 + 1.70
8" 219.08 ± 0.38 8.18 + 0.99 12.70 + 1.52 18.24 + 2.18
10" 273.05 ± 0.38 9.27 + 1.12 15.06 + 1.80 21.41 + 2.56
12" 323.85 ± 0.38 10.31 + 1.24 17.45 + 2.08 25.40 + 3.05
14" 355.60 ± 0.38 6M 11.10 + 1.35 19.05 + 2.29 ---
16" 406.40 ± 0.48 12.70 + 1.52 21.41 + 2.57 ---
18" 457.20 ± 0.48 14.27 + 1.70 23.80 + 2.84 ---
20" 508.00 ± 0.58 15.06 + 1.80 26.19 + 3.15 ---
24" 609.60 ± 0.79 17.45 + 2.08 30.94 + 3.71 ---
下載美規SCH UPVC管規格表
